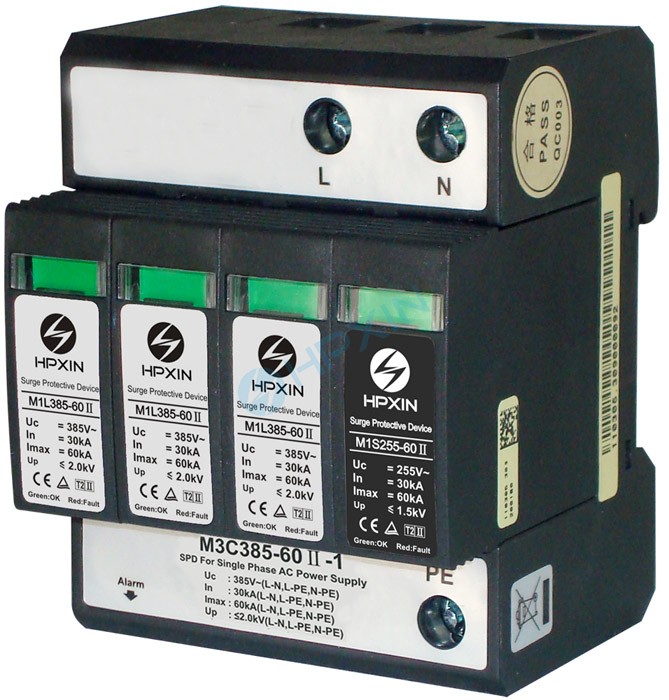

一、产品描述
产品采用对称复合式防护电路，内置过热过流保护功能，可为低压供配电系统与用电设备提供B级(Ⅱ级分类试验)防雷保护。产品采用一体化底座外形设计，便于安装及维护，并带有遥信告警接口(干接点)，便于远端监控。
二、产品特点
1、泄放能力强
2、泄流更均匀
3、内置多路过热断路保护
4、内置多路过流断路保护
5、失效指示
6、抗环境能力强
7、一体化设计
三、结构尺寸
技术参数：
项目 | 技术参数 |
产品型号 | M3C385-60Ⅱ-1 |
标称工作电压-Un | 230VAC |
额定工作频率 | 48~62Hz |
最大持续运行电压-Uc | 385V(L-N,L-PE,N-PE) |
标称放电电流-In(8/20μs) | 30kA(L-N,L-PE,N-PE) |
最大放电电流-Imax(8/20μs) | 60kA(L-N,L-PE,N-PE) |
电压保护水平-Up(30kA 8/20μs ) | ≤2.0kV(L-N,L-PE,N-PE) |
限制电压-Up(20kA 8/20μs ) | ≤1.8kV(L-N,L-PE,N-PE) |
暂时过电压(TOV)特性-UT | 385V/5sec (L-N), 400V/5sec (L-PE), |
暂时过电压故障特性(TOV) | 1430V/200ms(L-PE)，1200V/200ms(N-PE) |
耐受短路电流 | 25kArms |
端子接线范围 | 1.5 mm2~25mm2(柔性)/35mm2(刚性) |
告警端口最大工作电流 | 250V/0.5A(AC)0.1A(DC); 125V/1A(AC)0.5(DC) |
外壳阻燃等级 | UL94 V-0 |
外壳防护等级 | IP20 |
产品认证 | CE、TUV |
